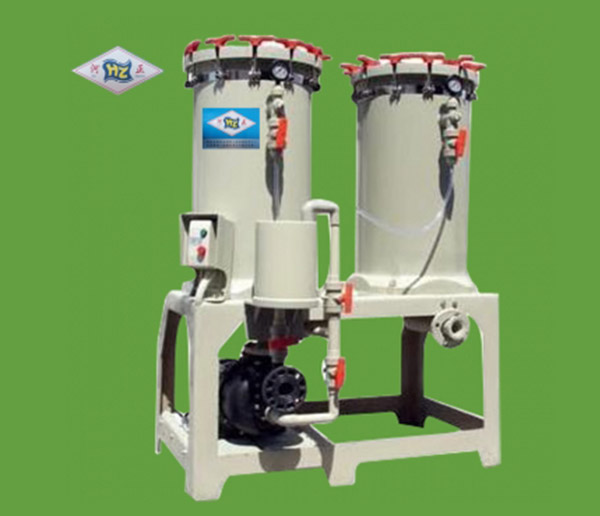

HZ双桶精密过滤机

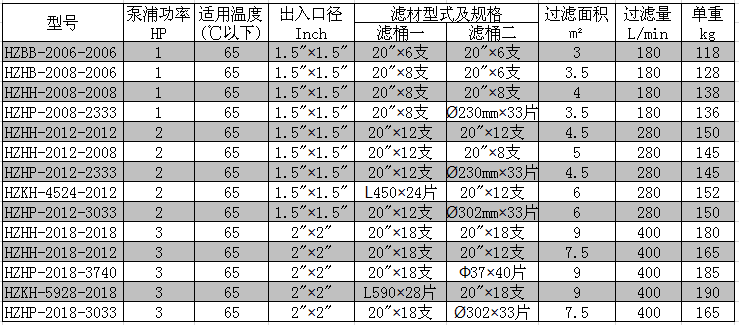

型号说明

1、一体成型过滤机

2、第一桶滤材型式：B--滤芯锁螺型     H--滤芯压板型    K--杨桃型

3、第二桶滤材型式：B--滤芯锁螺型     H--滤芯压板型    P--滤纸型

4、第一桶滤材规格：5928:59-滤片长度为450mm   28-滤片数量为28片

                   2012:20-滤芯长度为20"      12-滤芯数量为12支

5、第二桶滤桶规格：2018:20-滤芯长度为20"      18-滤芯数量为18支

                   2333:23-滤纸外径为230mm   33-滤纸数量为33片

6、泵浦型式：HZD-自吸泵    HZNAC-非自吸泵      HZMP-磁力泵

5、泵浦马力：1HP    2HP    3HP    5HP

型号说明

1、第一桶将液体经滤芯滤袋处理，去除液体中有机化合物，第二桶将第一桶过滤后液体中杂质再次予以滤除，使其过滤精度更高。

2、主体桶PP材料一体射出成型，坚固耐用，不易产生龟裂，耐高温、耐高压及耐酸碱。

3、滤材组立式设计，各部件更换容易，并可根据客户要求随时更换。

4、泵浦可采用自吸式泵浦和无轴封磁力泵等多种选择。

5、特有内循环管及检测口，能有效地搅拌助滤粉及碳粉，平均表面压力，及取测定，可预防漏碳，确保精密过滤质量。

6、全部控制球阀及电源为正面操作，合乎人体工学。

7、电源开关为ON-OFF押扣开关。

8、标准配件：同口径底阀1个，法兰及垫片2套（含PVC螺丝）。

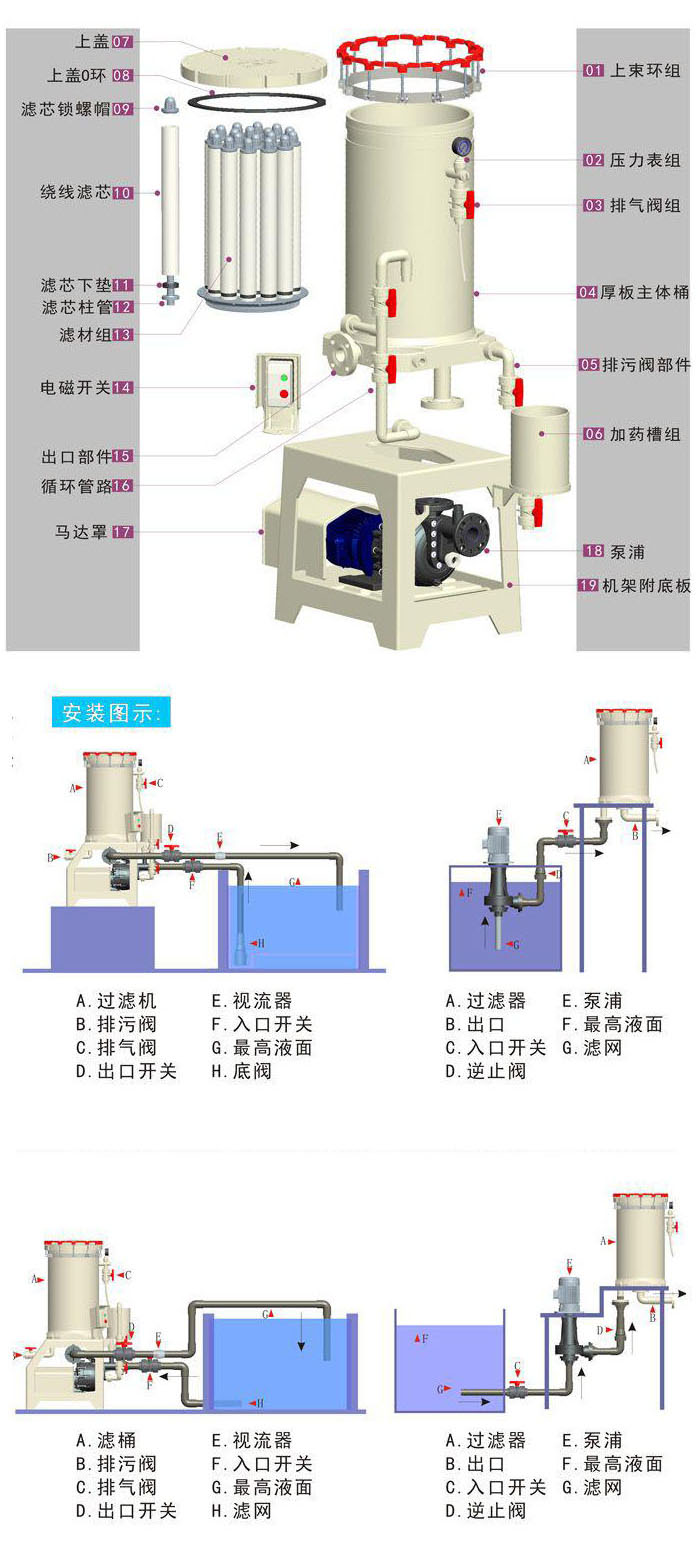

操作说明

双桶精密药液过滤机是专门针对过滤机精度高要求而特别设计开发的新机型。在泵浦部分和滤桶部分做了一系列的重大改进，使本机更加坚固耐用，具体操作如下：

1、高精密双桶串联过滤操作说明：

  1）简要说明：通过球阀切换，1桶和2桶串联在一起，过滤液体先经过1桶粗过滤，再经过2桶精过滤，过滤液体经过二次过滤，使液体更干净，提高了过滤精度。

  2）具体操作：打开入口球阀和切断阀，排气阀，加药槽。、关闭出口球阀，排污阀，循环阀，将液体由加药槽注满泵浦及入口管线后关闭加药阀，启动电源开关泵浦开始运转，使气体及液体由排气阀排入加药槽，待空气排完后即关闭排气阀打开出口球阀，过滤机正常工作。

2、滤材更换：

  1）滤材需清洗判断：当压力表指针指到下列范围，则需更换滤材

压力表目测方法：

马达马力

1HP

2HP

3HP

5HP

使用时压力

0.7kg/c㎡

1.0kg/c㎡

1.2kg/c㎡

1.6kg/c㎡

3、注意事项：

  1）开机前请先检查各种保护开关。如：管路球阀、槽内液位是否正常，电源保护开关是否均在正常操作位置。

  2）操作时要注意过滤机液体是否有腐蚀性，要注意安全，穿好防护面罩，安全鞋袜。
